1000.0

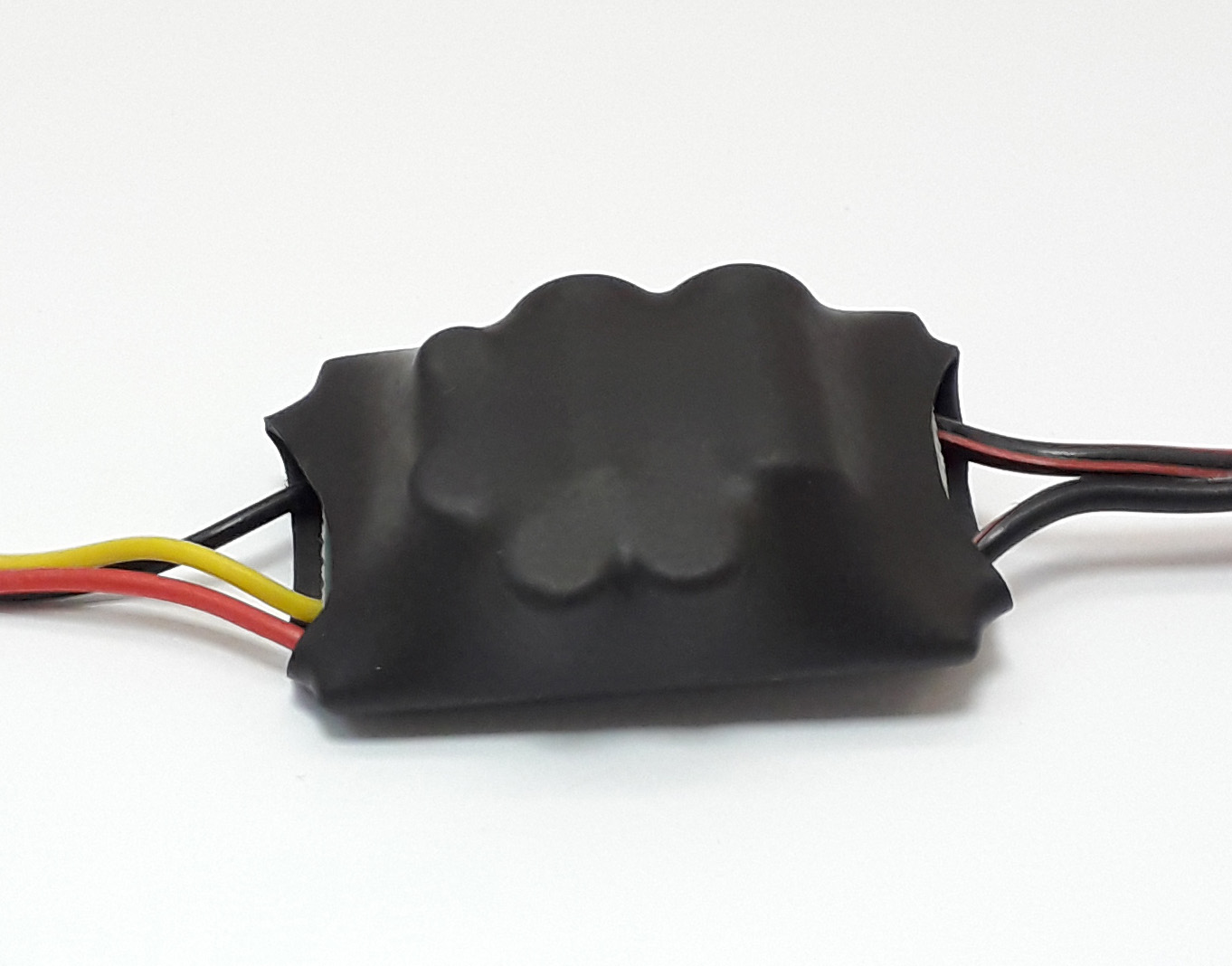

Блок управления электромеханическим замком предназначен для открывания электромеханического замка в домофонных системах без дополнительного блока питания и без подключения к вызывной панели домофона. Принцип работы: устройство накапливает энергию в конденсаторе безопасным для монитора током, при подаче сигнала открывания двери (повышение напряжения на линии аудио до 11 В) 1000.0 отдает короткий импульс тока (~ 3А) на электромеханический замок. Устройство совместимо с любым электромеханическим замком (защёлкой).

Технические характеристики

  • Напряжение питания 10-14В от домофонной линии
  • Ток заряда макс. 60 мА менее 0,5 сек.
  • Время заряда 1,5 сек.
  • Напряжение открывания замка 17-24В
  • Габаритные размеры 35х25х12 мм
  Руководство по эксплуатации
ЦЕНА - 590 руб

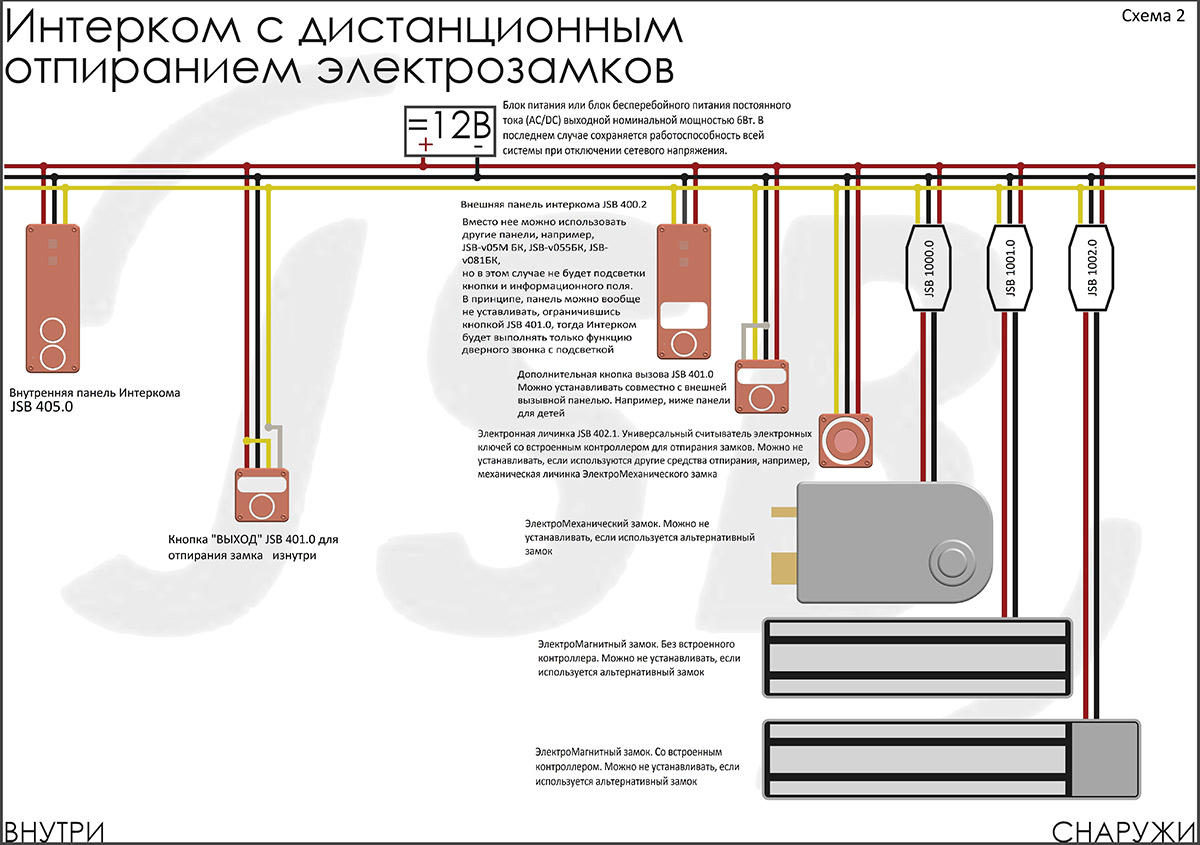

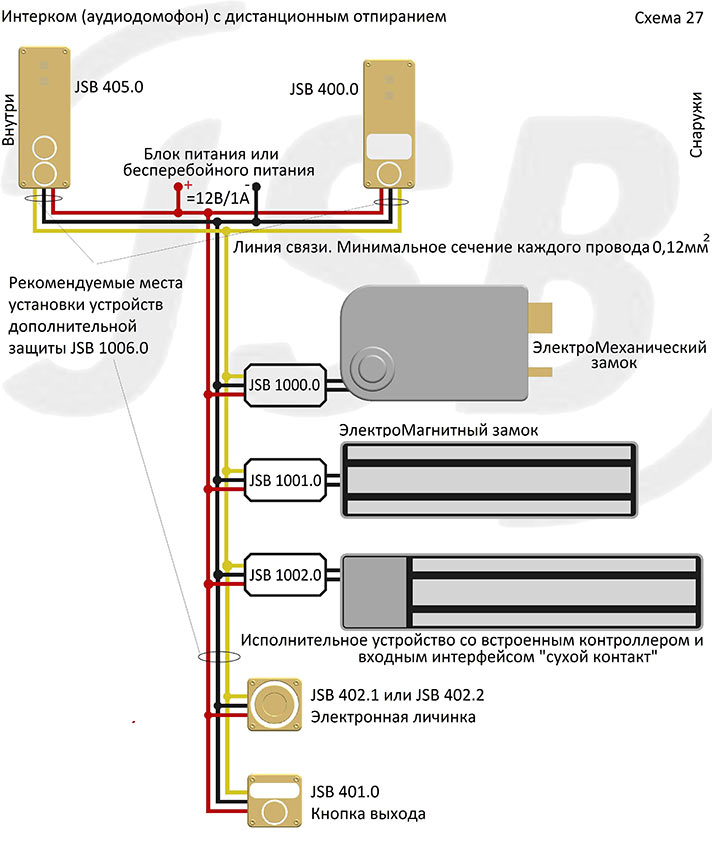

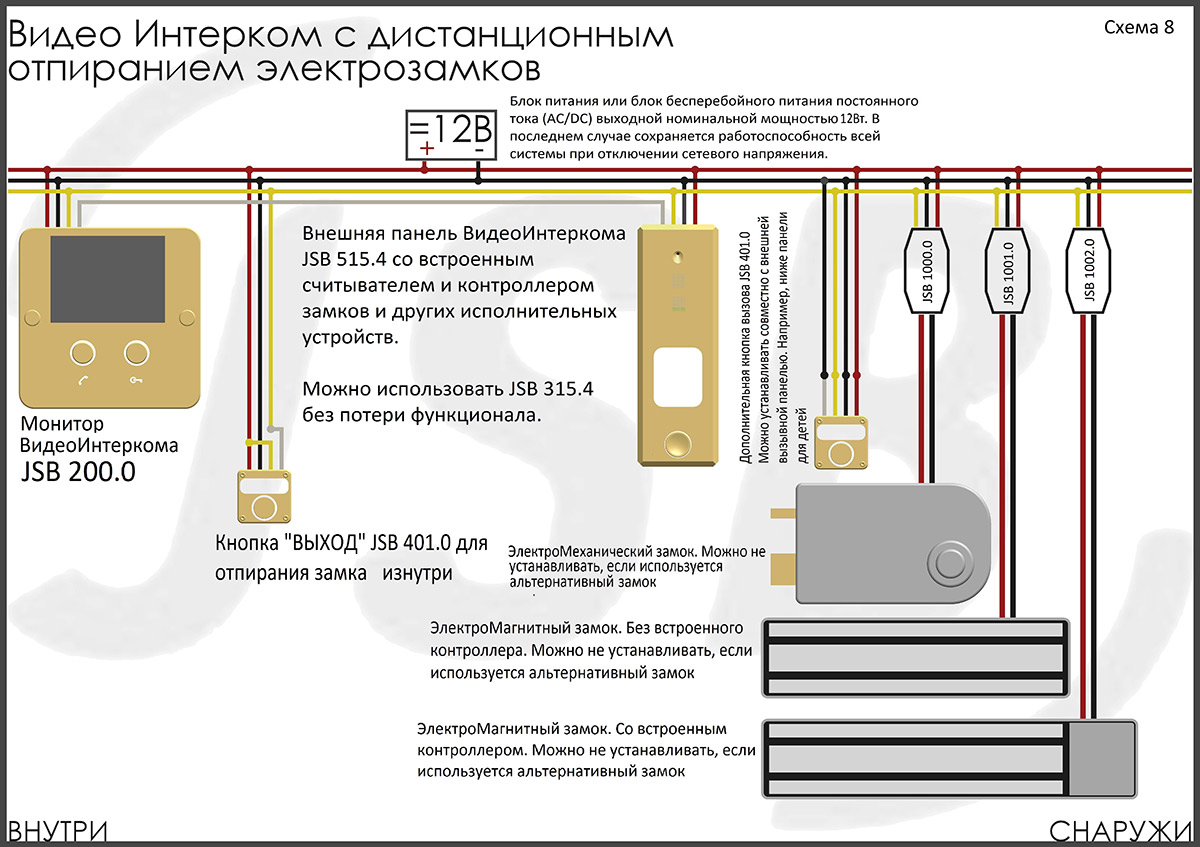

Совместимость и схемы включения

Меры безопасности

Не включайте Устройство и не приступайте к его монтажу, не ознакомившись с настоящей инструкцией до конца.

Строго соблюдайте инструкцию по монтажу.

Не пытайтесь самостоятельно разобрать Устройство, даже если оно выключено или не подключено к линии связи.

Не включайте Устройство в теплом помещении в течение 4х часов, если до этого оно находилось при более низкой температуре.

Если Вы предполагаете эксплуатацию Устройства зимой на открытом воздухе или в помещении с непостоянным режимом отопления, то не выключайте его.

Если Вы предполагаете эксплуатацию Устройства на открытом воздухе, то используйте для этого максимально защищенные места от солнечного света и осадков.

Не подносите к элементам Устройства предметы, нагретые выше 95ОС.

Не используйте рядом с Устройством открытое пламя, электродуговой разряд, пиротехнические изделия и подобное.

Ни при каких обстоятельствах не обливайте Устройство жидкостями, не погружайте Устройство в жидкости, не используйте пульверизаторы рядом с Устройствами.

Не прикасайтесь к элементам Устройства другими электрическими приборами и электрическими проводами.

Используйте только надежные и сертифицированные блоки питания.

Не пренебрегайте указанными мерами безопасности.

Комплект поставки

  • Блок управления замком JSB 1000.0 1шт
  • Упаковка 1шт

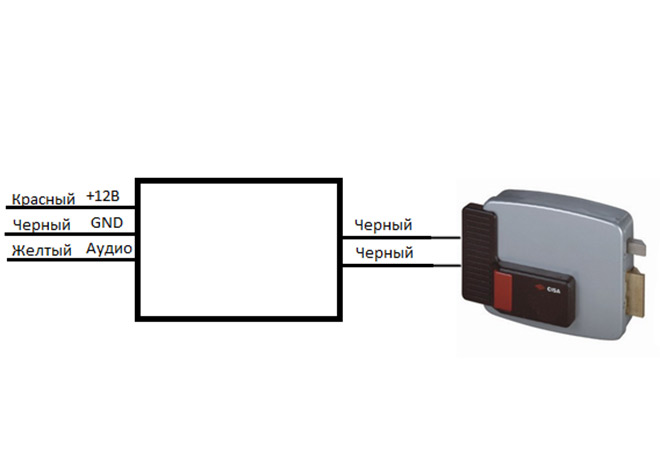

Назначение проводов:

Порядок монтажа



  1. JSB 1000.0 устанавливается в непосредственно близости от электромеханического замка. При этом блок питания замка может быть расположен в произвольном месте линии связи.
  2. ВНИМАНИЕ! Строго соблюдайте назначение проводов. Красный - питание +12В, чёрный - питание 0В, желтый - аудио.
  3. Полярность подключения к замку значения не имеет.
  4. Надёжно заизолируйте соединения проводов.
