4-х проводная врезная антивандальная видеопанель.
Технические характеристики
- Аудиотракт на базе аудиопроцессора фирмы Motorolla, полоса пропускания 60…3000Гц; макс. мощность динамика 0.5Вт
- Управление замком Отсутствует (при необходимости можно использовать блоки JSB 1000.0, JSB 1001.0, JSB 1002.0).
- Видимость в темноте от встроенной ИК-подсветки 1 м
- Питание от монитора DC 12В, 120 мА
- Габаритный размер панели 43х123х22 мм
- Габаритный размер с козырьком 44х124х45 мм
-
Габаритный размер с врезной обоймой
62х142х6 мм
врезная часть 47х127х20 мм - Класс защиты IP52
Модификации:
Встроенной видеокамеры не имеет. Предполагает подключение внешней видеокамеры.
Розничная ЦЕНА: 1394 руб.
Встроенная видеокамера PAL с датчиком 2099 с ИК фильтром- пробкой на 940нм с просветленным обективом светосилой 2,5 и фокусным расстоянием 3,6мм. С возможностью работы в полной темноте. Автоматическое переключение режимов "день-ночь"
Розничная ЦЕНА: 3642 руб.
Встроенная видеокамера AHD с датчиком F23 с ИК фильтром- пробкой на 940нм с просветленным обективом светосилой 2,5 и фокусным расстоянием 3,6мм, угол обзора 75х42. Встроенный переключатель видеорежимов: AHD 1080p/AHD 720p / CVBS (PAL). Автоматическое переключение режимов "день-ночь"
Розничная ЦЕНА: 3494 руб.
Встроенная видеокамера AHD с датчиком F23 с ИК фильтром- пробкой на 940нм с просветленным обективом светосилой 2,5 и фокусным расстоянием 3,3мм, угол обзора 85х49. Встроенный переключатель видеорежимов: AHD 1080p/AHD 720p / CVBS (PAL). Автоматическое переключение режимов "день-ночь"
Розничная ЦЕНА: 3752 руб.
Варианты комплектации:
Накладная с защитным козырьком и поворотным кронштейном
Врезная с врезной обоймой
Назначение
Панель предназначена для работы в составе 4-х проводного индивидуального видеодомофона и является его неотъемлемой частью. Также в состав видеодомофона должен обязательно входить хотя бы один монитор с функцией голосовой связи. Индивидуальный видеодомофон может быть дооснащен входным электроуправляемым замком, дополнительными панелями видеодомофона, видеокамерами, дополнительными мониторами и переговорными трубками.
Панель преимущественно предназначена для установки на внешнем периметре объекта непосредственно перед входной дверью, калиткой, воротами и т.п.
Панель выполнена из прочного алюминиевого сплава. Все элементы панели имеют скрытое исполнение. Все это наделяет панель высокими антивандальными свойствами. Корпус панели окрашен полиэфирной порошковой краской, что обеспечивает высочайшую стойкость к любым атмосферным воздействиям.
Базовые цвета
Медь
Серебро
Бронза
Черный
Дополнительные цвета
Золото
Белый
Металлик
Синий

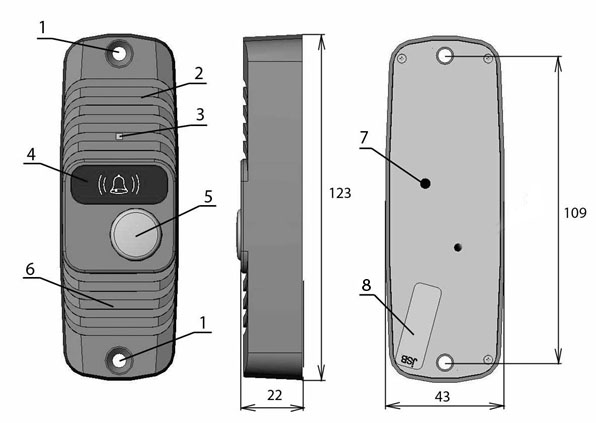

Назначение основных узлов панели
1- Места крепления панели (закрываются заглушками). 2- Зона микрофона со скрытой прорезью. 3- Видеокамера. 4- Защитный фильтр инфракрасной подсветки. 5- Кнопка вызова. 6- Зона динамика со скрытыми прорезями. 7- 4-х жильный провод подключения к монитору. 8- Гарантийная пломба.
Меры безопасности
Не включайте Устройство и не приступайте к его монтажу, не ознакомившись с настоящей инструкцией до конца.
Обязательно ознакомьте с правилами эксплуатации Устройства других лиц, которые будут его постоянно использовать например, членов Вашей семьи).
Устройство необходимо надежно заземлить. Заземление должно быть подключено еще перед подсоединением к линии связи и первым включением.
Строго соблюдайте инструкцию по монтажу.
Если Вы предполагаете установку Устройства на электропроводящую поверхность (например, на металлическую дверь), то ее нужно обязательно предварительно заземлить.
Проверяйте наличие заземления и электрическое сопротивление заземления не реже одного раза в год.
Не пытайтесь самостоятельно разобрать Устройство, даже если оно выключено или не подключено к линии связи.
Не включайте Устройство в теплом помещении в течение 4х часов, если до этого оно находилось при более низкой температуре.
Если Вы предполагаете эксплуатацию Устройства зимой на открытом воздухе или в помещении с непостоянным режимом отопления, то не выключайте его.
Если Вы предполагаете эксплуатацию Устройства на открытом воздухе, то используйте для этого максимально защищенные места от солнечного света и осадков.
Не оказывайте механического давления на экран Устройства.
Не подносите к экрану Устройства предметы, нагретые выше 45 С.
Не подносите к элементам Устройства предметы, нагретые выше 95 С.
Не используйте рядом с Устройством открытое пламя, электродуговой разряд, пиротехнические изделия и подобное.
Ни при каких обстоятельствах не обливайте Устройство жидкостями, не погружайте Устройство в жидкости, не используйте пулевизаторы рядом с Устройствами.
Не прикасайтесь к элементам Устройства другими электрическими приборами и электрическими проводами.
Используйте только надежные и сертифицированные блоки питания.
Подключение и проверка работоспособности
Описанные ниже правила подключения справедливы и для конечного подключения на объекте.
1) Подключите панель к монитору. Назначение проводов у панели:
желтый - аудио,
чёрный - общий,
красный - питание 12В,
белый - видео.
2) Включите монитор в сеть, включите выключатель питания на мониторе. Проверьте, что загорелся индикатор питания на мониторе. При наличии электроуправляемого замка включите в сеть блок питания замка (если имеется по схеме подключения).
3) Нажмите на кнопку вызова на вызывной панели. Монитор должен воспроизвести мелодию звонка. Монитор должен показывать изображение с видеокамеры панели.
4) Поднимите трубку на мониторе или нажмите кнопку разговора на мониторе без трубки. Проверьте голосовую связь (подуйте в трубку, должно быть слышно в панели, постучите пальцем по панели, должно быть слышно в трубке).
Примечание. Если монитор и вызывная панель расположены близко, возможны свисты, это говорит о хорошем уровне громкости голосовой связи. Для проверки качества звука монитор и панель должны находиться на расстоянии нескольких метров друг от друга.
5) Для многоканального монитора проверьте вызов, изображение, звук и открывание замка согласно пунктам 4 - 6 для каждой вызывной панели. Также проверьте переключение между панелями и дополнительными видеокамерами (обычно осуществляется кнопкой просмотра на мониторе).
Рекомендации по установке
Вызывную панель рекомендуется крепить к стене в близи входной двери или непосредственно к входной двери. Рекомендуемая высота установки панели 1,5 м. Место крепления следует выбирать с учетом зоны видимости видеокамеры: по горизонтали 72°, по вертикали 50°.
Примечание. Нежелательно располагать вызывную панель «через стенку» от монитора, это может привести к «свистам» при разговоре.
Рекомендуемое сечение кабеля: при длинне до 30м - 0,12 мм2 и выше, 30 - 50 м - 0,2 мм2 и выше, 50-70 м - 0,35 мм2 и выше.
Крепежные элементы следует закрыть заглушками, входящими в комплект поставки. Панель может крепиться к поверхности с обратной стороны винтами М5 (в комплект не входят).
Внимание! При монтаже избегайте попадания посторонних частиц в прорези зон динамика и микрофона. Это может привести к искажению звука.
Внимание! Избегайте попадания пыли, краски и т.п. загрязнений в объектив! Нельзя использовать для очистки острые металлические предметы! Не следует протирать объектив с использованием растворителей и моющих средств. Для очистки видеокамеры сдувайте загрязнения или используйте чистую вату, намотанную на деревянную зубочистку.
Внимание! При установке не повреждайте гарантийную пломбу. Не разбирайте панель. При повреждении гарантийной пломбы Вы лишаетесь гарантии на изделие.
Внимание! При установке не следует герметизировать заднюю крышку вызывной панели, через зазоры в задней крышке стекает влага, попавшая в вызывную панель. Герметизация задней крышки приводит к накоплению влаги внутри панели и выходу панели из строя!
