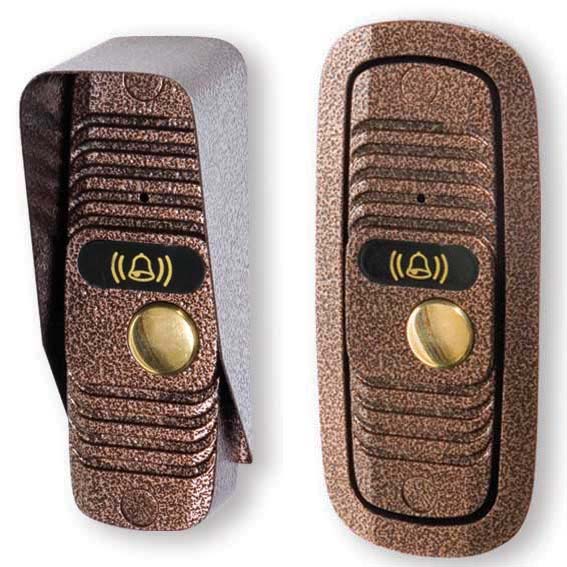

JSB-A05

2-х проводная антивандальная накладная аудиопанель.

Технические характеристики

  • Питание от аудио трубки
  • Аудиотракт полоса пропускания 60…3000Гц; макс. мощность динамика 0.5Вт
  • Габаритный размер (без аксессуаров) 43х123х22 мм
  • Класс защиты IP52

Модификации:


JSB-A05
2-х проводная аудиопанель, совместима с трубками DP-203, DP-201R, HDP-201, И Т.П.

Розничная ЦЕНА: 1450 руб.

JSB-А05 PAL
2-х проводная аудиопанель с видеокамерой (подключается отдельно). Встроенная видеокамера PAL с датчиком 2099 с ИК фильтром- пробкой на 940нм с просветленным обективом светосилой 2,5 и углами обзора 59х45°. С возможностью работы в полной темноте. Автоматическое переключение режимов "день-ночь".

Розничная ЦЕНА: 3700 руб.

JSB-А05 AHD
2-х проводная аудиопанель с видеокамерой (подключается отдельно). встроенная видеокамера AHD с датчиком F23 с ИК фильтром- пробкой на 940нм с просветленным обективом светосилой 2,5 и углами обзора 75х42. Встроенный переключатель видеорежимов: AHD 1080p/AHD 720p / CVBS (PAL). Автоматическое переключение режимов "день-ночь"

Розничная ЦЕНА: 3550 руб.

JSB-А05 AHD
2-х проводная аудиопанель с видеокамерой (подключается отдельно). встроенная видеокамера AHD с датчиком F23 с ИК фильтром- пробкой на 940нм с просветленным обективом светосилой 2,5 и углами обзора 85х49. Встроенный переключатель видеорежимов: AHD 1080p/AHD 720p / CVBS (PAL). Автоматическое переключение режимов "день-ночь"

Розничная ЦЕНА: 3808 руб.



Варианты комплектации:

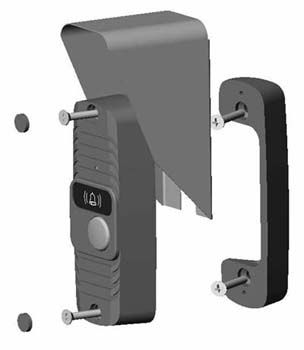

Накладная с защитным козырьком и поворотным кронштейном

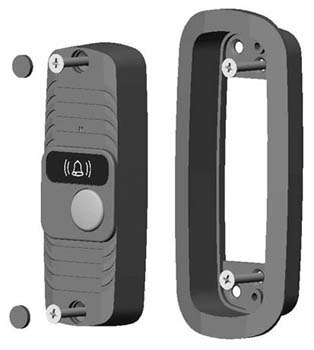

Врезная с врезной обоймой

Назначение

Панель предназначена для работы в составе 2-х проводного индивидуального аудиодомофона и является его неотъемлемой частью. Также в состав аудиодомофона должна обязательно входить хотя бы одна аудиотрубка. Индивидуальный домофон может быть дооснащен входным электроуправляемым замком, дополнительными панелями и переговорными трубками.

Панель преимущественно предназначена для установки на внешнем периметре объекта непосредственно перед входной дверью, калиткой, воротами и т.п.

Панель выполнена из прочного алюминиевого сплава. Все элементы панели имеют скрытое исполнение. Все это наделяет панель высокими антивандальными свойствами. Корпус панели окрашен полиэфирной порошковой краской, что обеспечивает высочайшую стойкость к любым атмосферным воздействиям.

Базовые цвета


Медь

Серебро

Бронза

Черный

Дополнительные цвета


Золото

Белый

Металлик

Синий

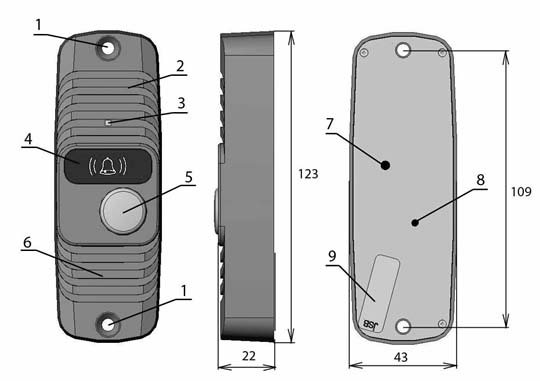

Назначение основных узлов панели

1- Места крепления панели (закрываются заглушками). 2- Зона микрофона со скрытой прорезью. 3- Видеокамера (при наличии). 4- Защитный фильтр инфракрасной подсветки. 5- Кнопка вызова. 6- Зона динамика со скрытыми прорезями. 7- 2-х жильный провод подключения к аудиотрубке. 8- 3-х жильный провод видеокамеры (при наличии). 9- Гарантийная пломба.

Меры безопасности

Не включайте Устройство и не приступайте к его монтажу, не ознакомившись с настоящей инструкцией до конца.

Обязательно ознакомьте с правилами эксплуатации Устройства других лиц, которые будут его постоянно использовать например, членов Вашей семьи).

Устройство необходимо надежно заземлить. Заземление должно быть подключено еще перед подсоединением к линии связи и первым включением.

Строго соблюдайте инструкцию по монтажу.

Если Вы предполагаете установку Устройства на электропроводящую поверхность (например, на металлическую дверь), то ее нужно обязательно предварительно заземлить.

Проверяйте наличие заземления и электрическое сопротивление заземления не реже одного раза в год.

Не пытайтесь самостоятельно разобрать Устройство, даже если оно выключено или не подключено к линии связи.

Не включайте Устройство в теплом помещении в течение 4х часов, если до этого оно находилось при более низкой температуре.

Если Вы предполагаете эксплуатацию Устройства зимой на открытом воздухе или в помещении с непостоянным режимом отопления, то не выключайте его.

Если Вы предполагаете эксплуатацию Устройства на открытом воздухе, то используйте для этого максимально защищенные места от солнечного света и осадков.

Не оказывайте механического давления на экран Устройства.

Не подносите к экрану Устройства предметы, нагретые выше 45 С.

Не подносите к элементам Устройства предметы, нагретые выше 95 С.

Не используйте рядом с Устройством открытое пламя, электродуговой разряд, пиротехнические изделия и подобное.

Ни при каких обстоятельствах не обливайте Устройство жидкостями, не погружайте Устройство в жидкости, не используйте пулевизаторы рядом с Устройствами.

Не прикасайтесь к элементам Устройства другими электрическими приборами и электрическими проводами.

Используйте только надежные и сертифицированные блоки питания.

Подключение и проверка работоспособности

Описанные ниже правила подключения справедливы и для конечного подключения на объекте.

1) Подключите панель к аудиотрубке 2-х жильным проводом. Полярность подключения значения не имеет.

2) Для модификаций панели с видеокамерой подключите видеокамеру. Назначение проводов: красный - +12В питание видеокамеры, черный - общий, желтый - видеосигнал.

3) При наличии электроуправляемого замка, подключите замок к аудиотрубке согласно руководствам на аудиотрубку и замок.

4) Включите аудиотрубку в сеть, включите выключатель питания. При наличии электроуправляемого замка включите в сеть блок питания замка. Для модификаций с видеокамерой включите оборудование, которое отображает изображение с видеокамеры.

5) Нажмите на кнопку вызова на вызывной панели. Аудиотрубка должна воспроизвести мелодию звонка.

6) Поднимите трубку, проверьте голосовую связь (подуйте в трубку, должно быть слышно в панели, постучите пальцем по панели, должно быть слышно в трубке).

7) При наличии электроуправляемого замка проверьте его работоспособность.

8) Для модификаций с видеокамерой проверьте ее работу.

Рекомендации по установке

Вызывную панель рекомендуется крепить к стене в близи входной двери или непосредственно к входной двери. Рекомендуемая высота установки панели 1,5 м. Для модификаций с видеокамерой место крепления следует выбирать с учетом зоны видимости видеокамеры: по горизонтали 72°, по вертикали 50°.

Рекомендуемое сечение кабеля: при длинне до 30м - 0,12 мм2 и выше, более 30 м - 0,2 мм2 и выше.

Крепежные элементы следует закрыть заглушками, входящими в комплект поставки. Панель может крепиться к поверхности с обратной стороны винтами М5 (в комплект не входят).

Внимание! При монтаже избегайте попадания посторонних частиц в прорези зон динамика и микрофона. Это может привести к искажению звука.

Внимание! В моделях с видеокамерой избегайте попадания пыли, краски и т.п. загрязнений в объектив! Нельзя использовать для очистки острые металлические предметы! Не следует протирать объектив с использованием растворителей и моющих средств. Для очистки видеокамеры сдувайте загрязнения или используйте чистую вату, намотанную на деревянную зубочистку.

Внимание! При установке не повреждайте гарантийную пломбу. Не разбирайте панель. При повреждении гарантийной пломбы Вы лишаетесь гарантии на изделие.

Внимание! При установке не следует герметизировать заднюю крышку вызывной панели, через зазоры в задней крышке стекает влага, попавшая в вызывную панель. Герметизация задней крышки приводит к накоплению влаги внутри панели и выходу панели из строя!
