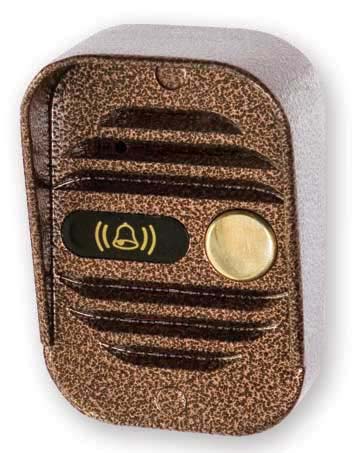

JSB-V02M

4-х проводная накладная антивандальная видеопанель.

Технические характеристики

  • Аудиотракт на базе аудиопроцессора фирмы Motorolla, полоса пропускания 60…3000Гц; макс. мощность динамика 0.5Вт
  • Управление замком импульсное, реле, =/~, 12/24В, 10А
    Звуковая и световая сигнализация открытия замка.
  • Видимость в темноте от встроенной ИК-подсветки 1 м
  • Питание от монитора DC 12В, 120 мА
  • Габаритный размер 103х70х41 мм
  • Класс защиты IP52

Модификации:


JSB-V02M БК
Встроенной видеокамеры не имеет. Предполагает подключение внешней видеокамеры.

Розничная ЦЕНА: 2080 руб.

JSB-V02M PAL
С встроенной видеокамерой высокой светочувствительности и разрешения. ИК-подсветка 940 нм. С возможностью работы в полной темноте. Выходной видеосигнал: Аналоговый композитный PAL. Видео сенсор 3:4, 1/3", 720 твл. Объектив: f=3.7mm, F=2. Угол обзора 72х50°.

Розничная ЦЕНА: 4075 руб.

JSB-V02M AHD
С встроенной видеокамерой. Выходной видеосигнал: AHD. Видео сенсор 3:4, 1/3", 1.3Мп. Объектив: f=3.7mm, F=4. Угол обзора 72х50°

Розничная ЦЕНА: 4185 руб.

Назначение

Панель предназначена для работы в составе 4-х проводного индивидуального видеодомофона и является его неотъемлемой частью. Также в состав видеодомофона должен обязательно входить хотя бы один монитор с функцией голосовой связи. Индивидуальный видеодомофон может быть дооснащен входным электроуправляемым замком, дополнительными панелями видеодомофона, видеокамерами, дополнительными мониторами и переговорными трубками.

Панель преимущественно предназначена для установки на внешнем периметре объекта непосредственно перед входной дверью, калиткой, воротами и т.п.

Панель выполнена из прочного алюминиевого сплава. Все элементы панели имеют скрытое исполнение. Все это наделяет панель высокими антивандальными свойствами. Корпус панели окрашен полиэфирной порошковой краской, что обеспечивает высочайшую стойкость к любым атмосферным воздействиям.

Базовые цвета


Медь

Серебро

Бронза

Черный

Дополнительные цвета


Золото

Белый

Металлик

Синий

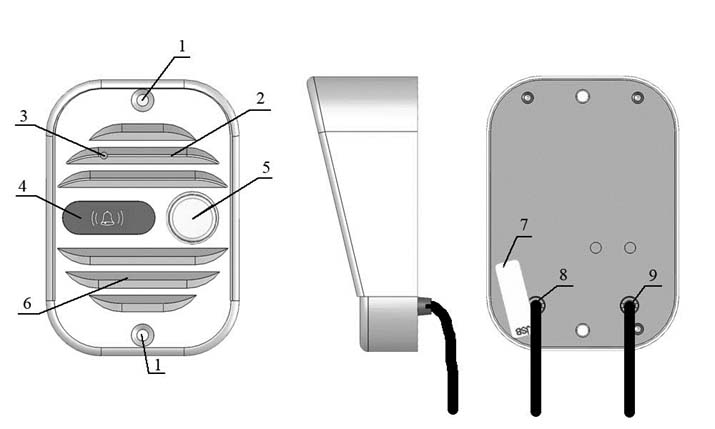

Назначение основных узлов панели

1- Места крепления панели (закрываются заглушками). 2 – Зона микрофона со скрытой прорезью. 3 - Видеокамера. 4 - Защитный фильтр инфракрасной подсветки. 5 - Кнопка вызова. 6 - Зона динамика со скрытыми прорезями. 7 - Гарантийная пломба. 8 - 2-х жильный провод подключения к замку. 9 - 4-х жильный провод подключения к монитору.

Меры безопасности

Не включайте Устройство и не приступайте к его монтажу, не ознакомившись с настоящей инструкцией до конца.

Обязательно ознакомьте с правилами эксплуатации Устройства других лиц, которые будут его постоянно использовать например, членов Вашей семьи).

Устройство необходимо надежно заземлить. Заземление должно быть подключено еще перед подсоединением к линии связи и первым включением.

Строго соблюдайте инструкцию по монтажу.

Если Вы предполагаете установку Устройства на электропроводящую поверхность (например, на металлическую дверь), то ее нужно обязательно предварительно заземлить.

Проверяйте наличие заземления и электрическое сопротивление заземления не реже одного раза в год.

Не пытайтесь самостоятельно разобрать Устройство, даже если оно выключено или не подключено к линии связи.

Не включайте Устройство в теплом помещении в течение 4х часов, если до этого оно находилось при более низкой температуре.

Если Вы предполагаете эксплуатацию Устройства зимой на открытом воздухе или в помещении с непостоянным режимом отопления, то не выключайте его.

Если Вы предполагаете эксплуатацию Устройства на открытом воздухе, то используйте для этого максимально защищенные места от солнечного света и осадков.

Не оказывайте механического давления на экран Устройства.

Не подносите к экрану Устройства предметы, нагретые выше 45 С.

Не подносите к элементам Устройства предметы, нагретые выше 95 С.

Не используйте рядом с Устройством открытое пламя, электродуговой разряд, пиротехнические изделия и подобное.

Ни при каких обстоятельствах не обливайте Устройство жидкостями, не погружайте Устройство в жидкости, не используйте пулевизаторы рядом с Устройствами.

Не прикасайтесь к элементам Устройства другими электрическими приборами и электрическими проводами.

Используйте только надежные и сертифицированные блоки питания.

Подключение и проверка работоспособности

Описанные ниже правила подключения справедливы и для конечного подключения на объекте.

1) Подключите панель к монитору. Назначение проводов у панели:
желтый - аудио,
чёрный - общий,
красный - питание 12В,
белый - видео.

2) При наличии электроуправляемого замка, подключите панель к замку (схема включения зависит от типа замка и модификации панели).

3) Включите монитор в сеть, включите выключатель питания на мониторе. Проверьте, что загорелся индикатор питания на мониторе. При наличии электроуправляемого замка включите в сеть блок питания замка (если имеется по схеме подключения).

4) Нажмите на кнопку вызова на вызывной панели. Монитор должен воспроизвести мелодию звонка. Монитор должен показывать изображение с видеокамеры панели.

5) Поднимите трубку на мониторе или нажмите кнопку разговора на мониторе без трубки. Проверьте голосовую связь (подуйте в трубку, должно быть слышно в панели, постучите пальцем по панели, должно быть слышно в трубке).

Примечание. Если монитор и вызывная панель расположены близко, возможны свисты, это говорит о хорошем уровне громкости голосовой связи. Для проверки качества звука монитор и панель должны находиться на расстоянии нескольких метров друг от друга.

6) Нажмите кнопку открывания замка на мониторе. Вызывная панель должна показать открывание замка светодиодом за защитным фильтром ИК-подсветки, замок должен открыться.

Примечания.
• Для мониторов без трубки открывание замка происходит только в режиме разговора.
• Открывание замка происходит только когда панель активна – монитор показывает изображение с панели.

7) Для многоканального монитора проверьте вызов, изображение, звук и открывание замка согласно пунктам 4 - 6 для каждой вызывной панели. Также проверьте переключение между панелями и дополнительными видеокамерами (обычно осуществляется кнопкой просмотра на мониторе).

Рекомендации по установке

Вызывную панель рекомендуется крепить к стене в близи входной двери или непосредственно к входной двери. Рекомендуемая высота установки панели 1,5 м. Место крепления следует выбирать с учетом зоны видимости видеокамеры: по горизонтали 72°, по вертикали 50°.

Примечание. Нежелательно располагать вызывную панель «через стенку» от монитора, это может привести к «свистам» при разговоре.

Рекомендуемое сечение кабеля: при длинне до 30м - 0,12 мм2 и выше, 30 - 50 м - 0,2 мм2 и выше, 50-70 м - 0,35 мм2 и выше. Для подключения панели к замку используется кабель 2х0,5 мм2.

Крепежные элементы следует закрыть заглушками, входящими в комплект поставки. Панель может крепиться к поверхности с обратной стороны винтами М5 (в комплект не входят).

Внимание! При монтаже избегайте попадания посторонних частиц в прорези зон динамика и микрофона. Это может привести к искажению звука.

Внимание! Избегайте попадания пыли, краски и т.п. загрязнений в объектив! Нельзя использовать для очистки острые металлические предметы! Не следует протирать объектив с использованием растворителей и моющих средств. Для очистки видеокамеры сдувайте загрязнения или используйте чистую вату, намотанную на деревянную зубочистку.

Внимание! При установке не повреждайте гарантийную пломбу. Не разбирайте панель. При повреждении гарантийной пломбы Вы лишаетесь гарантии на изделие.

Внимание! При установке не следует герметизировать заднюю крышку вызывной панели, через зазоры в задней крышке стекает влага, попавшая в вызывную панель. Герметизация задней крышки приводит к накоплению влаги внутри панели и выходу панели из строя!
