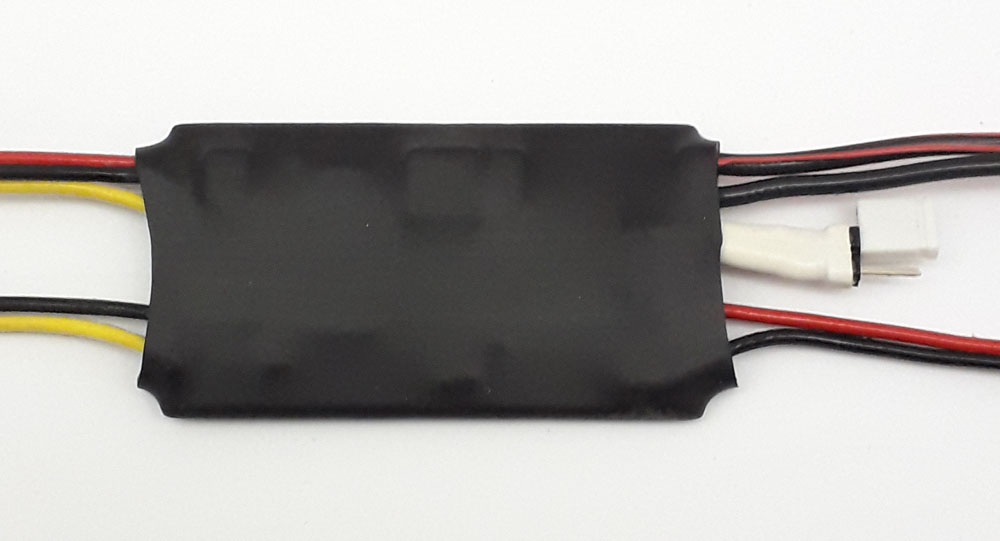

JSB 1001.1

Блок управления электро-магнитным замком предназначен для работы в составе 4-х проводного видеодомофона, но может быть использован отдельно, как автономный контроллер замка. JSB 1001.1 отпирает электромагнитный замок на заданное время при наступлении определенных событий. Такими событиями являются:
1. увеличение уровня постоянной составляющей напряжения в линии аудио выше 11,5В (сигнал открывания видеодомофона);
2. появление напряжения питания +12В;
3. считывание ранее запрограммированного электронного ключа.
Для организации наступления событий:
- 1го типа: необходимо использовать нормально разомкнутую кнопку выхода, включенную между питанием и звуковой линией;
- 2го типа: необходимо использовать нормально замкнутую кнопку выхода, включенную в разрыв линии питания;
- 3го типа: необходимо использовать подключенный считыватель электронных ключей и заранее запрограммированные ключи.
Отличительные особенности:
- для нормального функционирования электромагнитного замка не нужны никакие дополнительные релейные блоки, например в составе вызывной панели домофона.
- при использовании нормально замкнутой кнопки выхода, включенной в разрыв линии питания, обеспечивается физическое разблокирование двери при условии, что вся электроника вышла из строя. Что в наиболее полной мере соответствует требованиям безопасности, в том числе противопожарной.

ЦЕНА - 500 руб.

Технические характеристики

  • Напряжение питания 10-14В
  • Интерфейс чтения ключей Dallas TM (iButton)
  • Максимальное количество ключей 250
  • Установка длительности открывания замка от 2 до 20 c
  • Потребляемый ток 5 мА + ток потребления замка
  • Максимальный ток потребления замка 5 А
  • Габаритные размеры 45х25х5 мм
  • Рабочая температура -30°С... +40°С

Cхемы включения

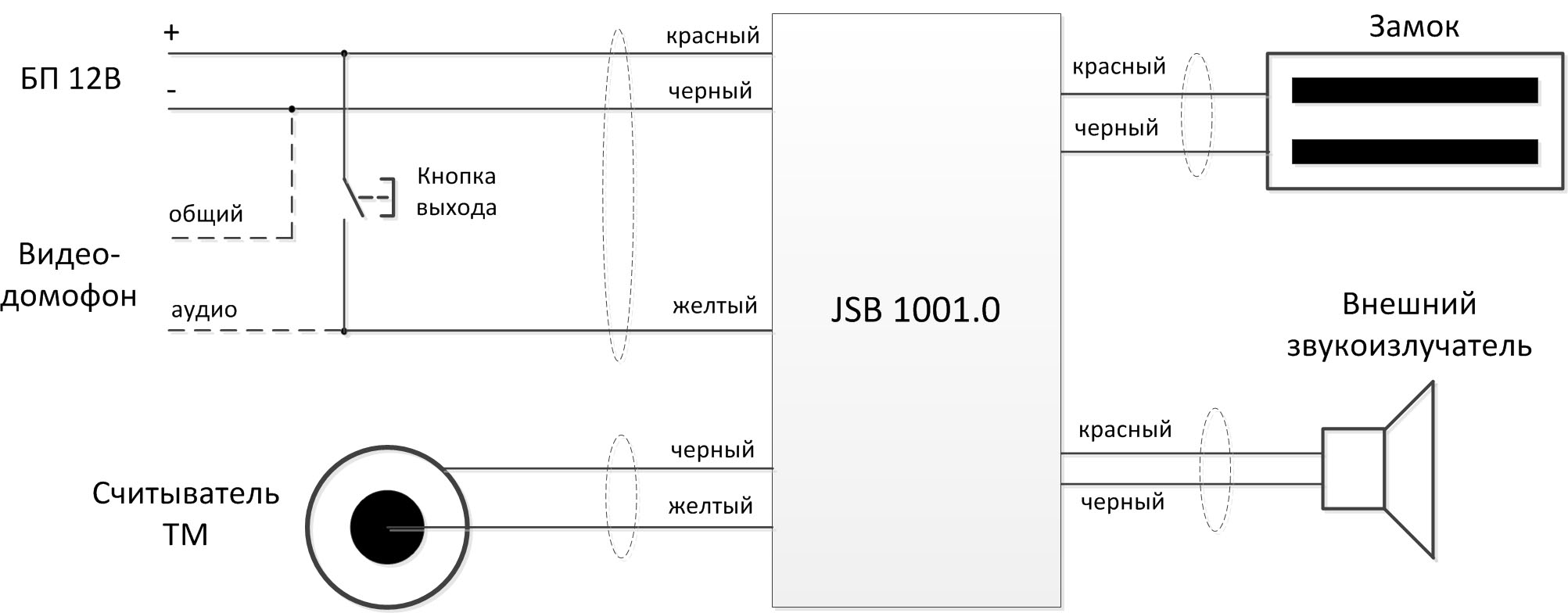

Вариант 1. Нормально разомкнутая кнопка выхода.

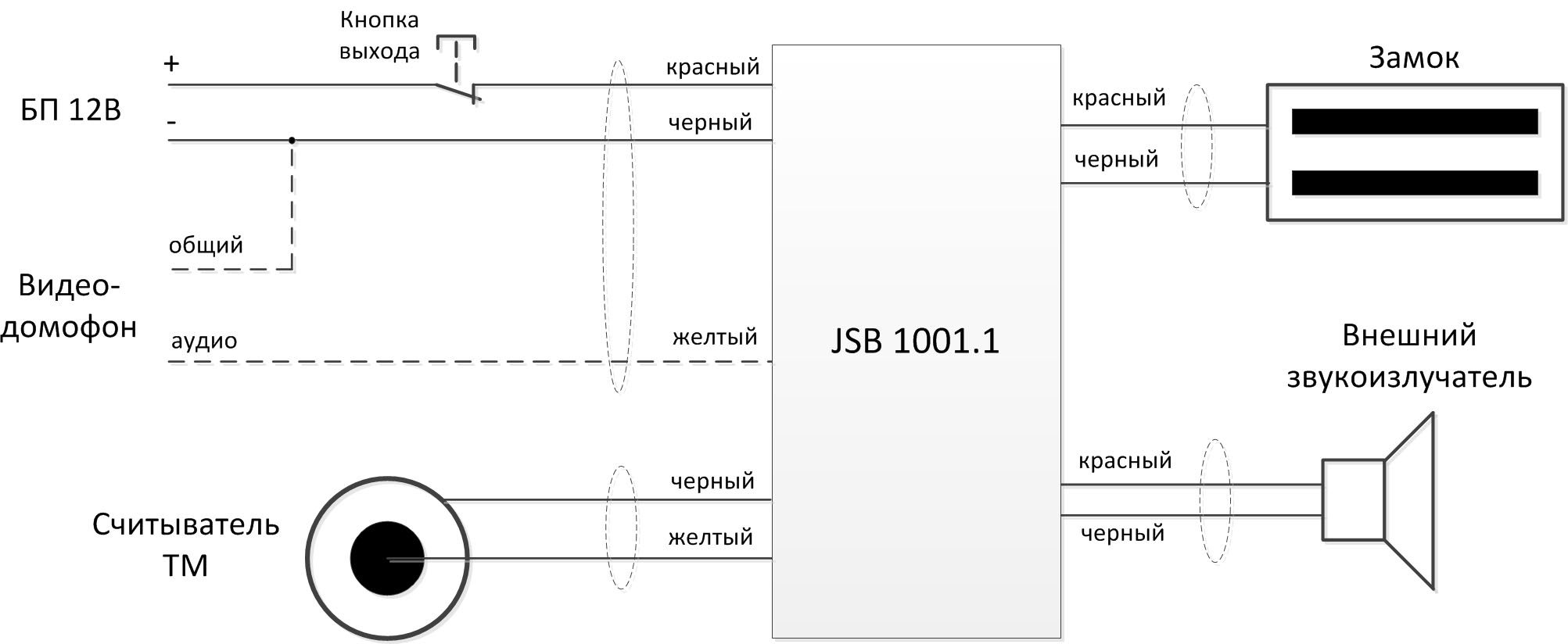

Вариант 2. Нормально замкнутая кнопка выхода, обеспечивающая гарантированное разблокирование замка.



Примечания. 1. JSB 1001.1 может использоваться как отдельный автономный контроллер замка.

Программирование

Программирование происходит при замкнутой перемычке. Кнопка выхода согласно варианту 1. При подключении по варианту 2 вместо нажатия кнопки выхода следует производить замыкание линии аудио на питание.
Для программирования времени открывания замка:
- замкните перемычку,
- нажмите кнопку выхода на необходимое время (идет звуковая индикация),
- разомкните перемычку.
Время открывания замка должно быть в пределах 2-20 сек. Если время нажатия на кнопку выхода меньше или больше, принимаются значения 2 и 20 сек. соответственно.
Для программирования ключей ТМ:
- замкните перемычку,
- поднесите к считывателю ключи, которые необходимо добавить (звуковая индикация: 1 сигнал на добавляемый ключ, 2 сигнала если данный ключ уже имеется в памяти),
- разомкните перемычку.
Для очистки памяти ключей:
- снимите питание с устройства,
- замкните перемычку и кнопку выхода,
- включите питание, подождите пока пройдет звуковая индикация очистки памяти,
- снимите питание и разомкните перемычку и кнопку выхода.

Меры безопасности

Не включайте Устройство и не приступайте к его монтажу, не ознакомившись с настоящей инструкцией до конца.

Строго соблюдайте инструкцию по монтажу.

Не пытайтесь самостоятельно разобрать Устройство, даже если оно выключено или не подключено к линии связи.

Не включайте Устройство в теплом помещении в течение 4х часов, если до этого оно находилось при более низкой температуре.

Если Вы предполагаете эксплуатацию Устройства зимой на открытом воздухе или в помещении с непостоянным режимом отопления, то не выключайте его.

Если Вы предполагаете эксплуатацию Устройства на открытом воздухе, то используйте для этого максимально защищенные места от солнечного света и осадков.

Не подносите к элементам Устройства предметы, нагретые выше 95ОС.

Не используйте рядом с Устройством открытое пламя, электродуговой разряд, пиротехнические изделия и подобное.

Ни при каких обстоятельствах не обливайте Устройство жидкостями, не погружайте Устройство в жидкости, не используйте пульверизаторы рядом с Устройствами.

Не прикасайтесь к элементам Устройства другими электрическими приборами и электрическими проводами.

Используйте только надежные и сертифицированные блоки питания.

Не пренебрегайте указанными мерами безопасности.

Комплект поставки

  • Блок управления замком JSB 1001.0 1шт
  • Паспорт 1шт
  • Упаковка 1шт
